工作原理
主軸帶動轉鼓繞自身軸線高速旋轉，在轉鼓內形成強大的離心力場。物料由底部進料口進入轉鼓內，在離心力作用下，迫使物料沿轉鼓內壁向上流動，并依其密度差沿軸向形成兩個同心液環。輕液由靠近軸心的輕液口排出，通過輕液集液盤回收，重液由靠近轉鼓壁的重液口排出，通過重液集液盤回收，微量固體渣沉積在轉鼓內壁上，停機后由人工清除。
主要用途
用于液液兩相密度差很小的乳濁液分離。廣泛的應用于生物醫學、中藥澄清、菌體回收、血液制品、植物提取、保健食品、飲料、化工等行業。
主要特點
?♦ 立式結構，占地面積小。
?♦ 柔性軸系，轉鼓上懸支撐，上部傳動。
?♦ 傳動機構全密閉罩殼，防止傳動過程中的粉塵污染。
?♦ 內外表面鏡面拋光處理，表面粗糙度可達到Ra0.2-0.4um，符合GMP規范。
配置選擇
?♦ 外形結構：圓柱型前開門、筒式密閉、筒式前開門、方箱式、搖擺式等多種結構
?♦ 電機驅動：普通電機、防爆電機、變頻電機
?♦ 布料方式：平板中心布料、圓錐中心布料
?♦ 在線清洗：噴淋球、噴淋管
?♦ 傳動罩殼：全密閉、半密閉
?♦ 轉鼓拆卸：移動機械手、移動工作臺
?♦ 溫度控制：冷卻盤管
?♦ 電器元件：品牌供應
?♦ 表面處理：鏡面拋光、拉絲、亞光
?♦ 安全控制：變頻控制、氮氣保護、振動保護、速度監測、過載保護、開門保護、機電聯鎖
材料選擇：
?♦ 不銹鋼304、321、316、316L
?♦ 機身碳鋼或鑄鐵包襯不銹鋼材料

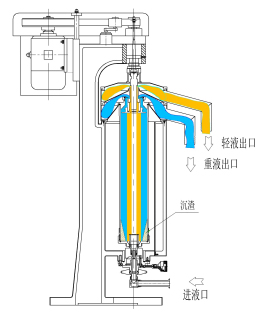

工作過程圖
技術參數
|
項目 |
GF45 |
GF75 |
GF105 |
GF125 |
GF150 |
|
轉鼓內徑 |
45 |
75 |
105 |
125 |
142 |
|
沉降容積(L) |
0.45 |
2 |
5.5 |
7.4 |
10 |
|
通水能力(t/h) |
0.1 |
0.5 |
1.2 |
2 |
3 |
|
轉鼓轉速(r/min) |
28000 |
20000 |
16000 |
15000 |
14000 |
|
最大分離因數 |
19800 |
16770 |
15025 |
15500 |
15570 |
|
電機功率(kW) |
0.6 |
1.5 |
2.2 |
3 |
3 |
|
外形尺寸 |
580*650*750 |
800*400*1200 |
800*700*1400 |
850*700*1600 |
800*700*1600 |
|
機器重量 |
120 |
300 |
400 |
560 |
500 |
